3.4.6. Подготовка и настройка Стрелец-Интеграл
Предварительная настройка прибров Стрелец-Интеграл
После подключения сервера доступа WEB-И в существующую структуру системы безопасности на объекте, необходимо произвести предварительную настройку прибора.
1. Сбросить WEB-И к заводским установкам, для этого:
- отключить питание прибора;
- удерживая нажатой кнопку «servis», включить питание;
- подождать 5сек
- отпустить кнопку «servis» и сбросить питание прибора (выкл-вкл)

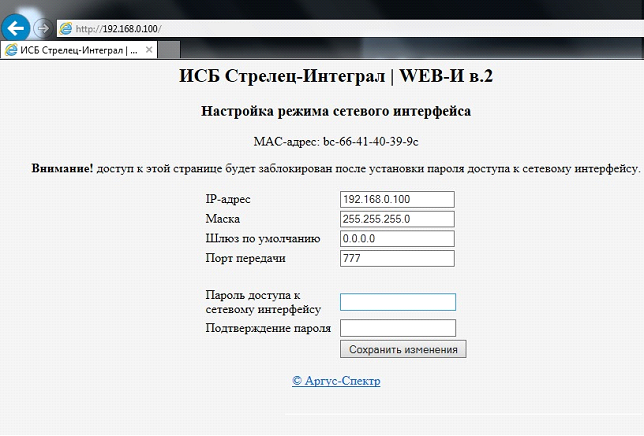

2. В интернет-браузере вводим строку:
|
http://192.168.0.100/save?ip=192.168.0.100&mask=255.255.255.0
&gate=0.0.0.0&port=777&port_ssl=888&crypt=0&p1=&p2
|
3. Задать параметры:
- IP-адрес
- Маска
- Шлюз по умолчанию
- Порт передачи
4. Задать пароль доступа к сетевому интерфейсу
5. Подтвердить введенный пароль.
6. Сохранить изменения.
После чего сервер WEB-И перезагрузиться.

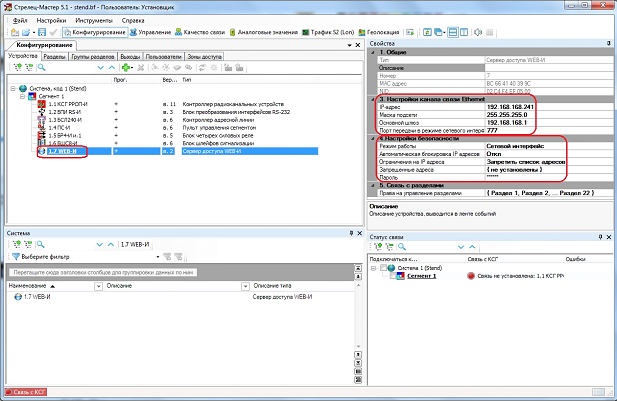

Далее в приложении Стрелец-Мастер необходимо настроить вновь добавленный сервер доступа WEB-И

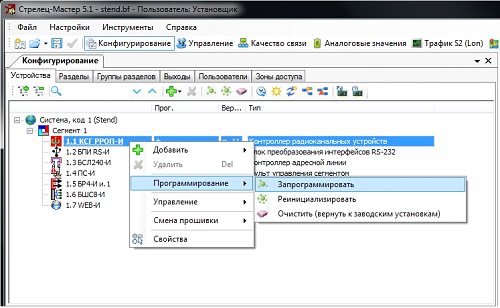

После чего необходимо произвести программирование сегмента
Настройка комплекса Инсонет
В пункте меню «Оборудование» выбрать «Стрелец-Интеграл»

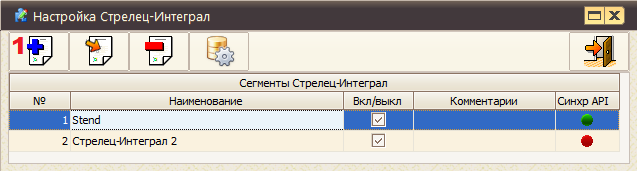

В появившемся окне добавить новый сегмент (1)

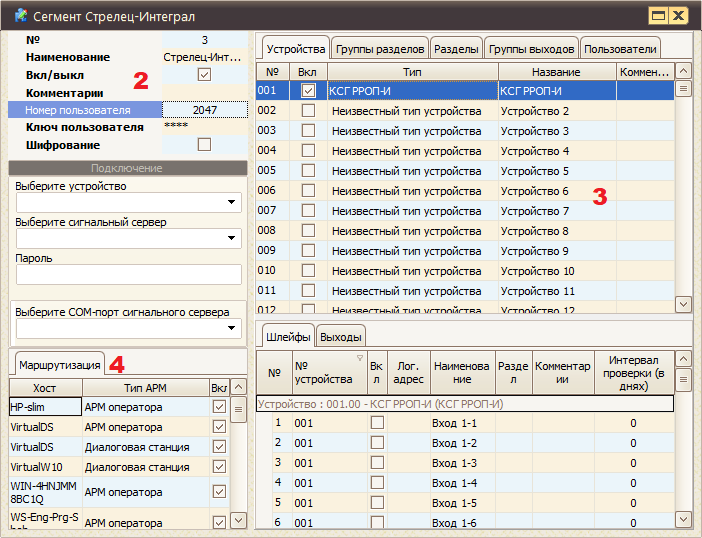

Далее, необходимо выбрать, на каком сервере будет функционировать модуль сопряжения (сигнальный сервер) с WEB-И, а также заполнить параметры подключения, указав IP-адрес, IP-порт и логин/пароль (2).
Во вкладке «Устройства» необходимо указать устройства, в точном соответствии с конфигурацией сегмента (Стрелец-Мастер) (3).
Во вкладке маршрутизация (4) необходимо указать АРМы, на которые необходимо рассылать события и обрабатывать команды.

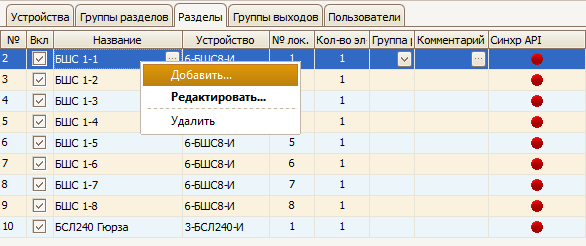

Во вкладке "Разделы" необходимо создать разделы и указать параметры шлейфов.

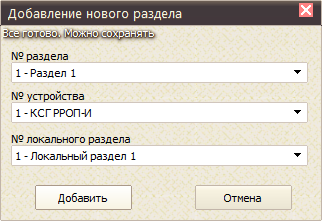

При добавлении радела будет предложено выбрать № раздела, № устройства и № локального раздела в выбранном устройстве.

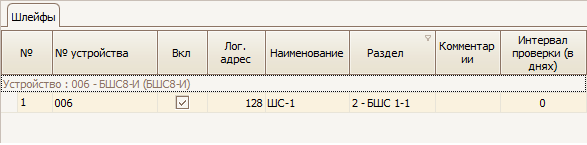

Ниже, во вкладке «Шлейфы» необходимо указать какие шлейфы в какой раздел включены, а также указать № логического адреса, в точном соответствии с конфигурацией сегмента (Стрелец-Мастер), предварительно выбрав устройство, шлейфы которого необходимо сконфигурировать.
