3.4.5. Подготовка и настройка Орион-Про
Предварительная настройка приборов С2000
После добавления устройства С2000-ПП в существующую структуру системы безопасности на объекте, штатными утилитами необходимо произвести настройку прибора.

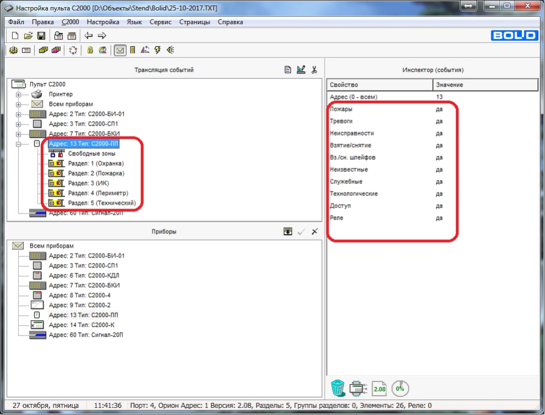

В утилите Pprog, необходимо настроить трансляцию событий на С2000-ПП, т.е. определить какие состояния (тревога, пожар, неисправность и т.д.) для каких разделов необходимо передавать.
По окончании настройки, необходимо записать конфигурацию в пульт и сохранить файл конфигурации С2000-M.
В утилите Uprog, необходимо настроить:
1. Параметры прибора.
В разделе «Интерфейс интеграции», основные параметры (тип, контроль четности, скорость обмена) оставляем без изменений, а вот адрес прибора устанавливаем по своему усмотрению. В данном случае этот параметр влияет на то, под каким адресом прибор будет идентифицироваться в ППО «Инсонет» (не путать с адресом устройства на линии приборов С2000).
2. Устройства.

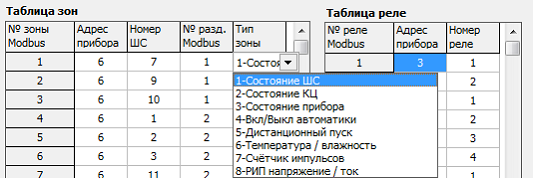

В данной закладке, в разделе «Таблица зон» необходимо указать какие № шлейфов каких приборов (адресов приборов на линии С2000) будут соответствовать № разделов Modbus. Например, ШС №7, устройства с адресом 6 (в нашем примере это С2000-КДЛ) соответствует 1 разделу Modbus.
Также необходимо выбрать тип зоны, т.е. изменения, какого состояния будут передавать С2000-ПП в ППО «Исонет». В нашем случае применимы состояния 1 (тревога, взят, снят, готов/не готов) и 3 (неисправность прибора).
В «Таблице идентификаторов» необходимо указать номера, каких разделов Mobus, будут соответствовать номерам разделов в системе С2000.
3. Ключи.
В данном разделе необходимо заполнить таблицу с кодами пользователей, соответствующих пользователям в системе С2000. Это необходимо для организации управления охраняемыми помещениями посредством Диалоговых станций.
По окончании настройки, необходимо записать конфигурацию в прибор и сохранить файл конфигурации С2000-ПП.
Настройка комплекса Инсонет
В пункте меню «Оборудование» выбрать «Орион».
Для добавления нового оборудования, в появившемся окне можно воспользоваться импортом конфигурации из файла C 2000 (файл конфигурации Pprog) (1). Далее, подтвердив свои намерения (2), выбрать файл конфигурации.
В результате будет добавлен новый контроллер
Далее, необходимо войти (3) в режим редактирования контроллера,
затем в режим редактирования С2000-ПП (4) (двойным кликом) и загрузить файл конфигурации прибора С2000-ПП (5) (файл конфигурации Uprog)
По окончании необходимо закрыть все окна, на этом процесс создания конфигурации С2000 в базе данных ППО «Инсонет» завершен.
