3.4.1. Настройка контроллеров N1000.

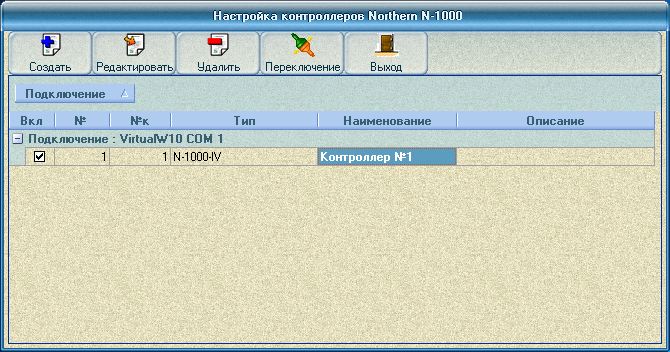

Для настройки контроллеров необходимо в Главном окне выбрать меню "Оборудование | Контроллеры Northern N-1000".
Возможна настройка следующих параметров контроллера:
|
№ п/п
|
Параметр
|
Функции
|
|
1.
|
Подключение
|
1. Включен
2. Выключен
|
|
2.
|
№
|
Номер контроллера на линии (устанавливается на панели контроллера дип-переключателями)
|
|
3.
|
№к
|
Номер контроллера в комплексе
|
|
4.
|
Тип
|
Тип подключаемого контроллера
1. N-1000-II
2. N-1000-III
3. N-1000-IV
4. N-1000-III-X
5. N-1000-IV-X
|
|
5.
|
Наименование
|
Наименование контроллера
|
|
6.
|
Описание
|
Описание контроллера
|

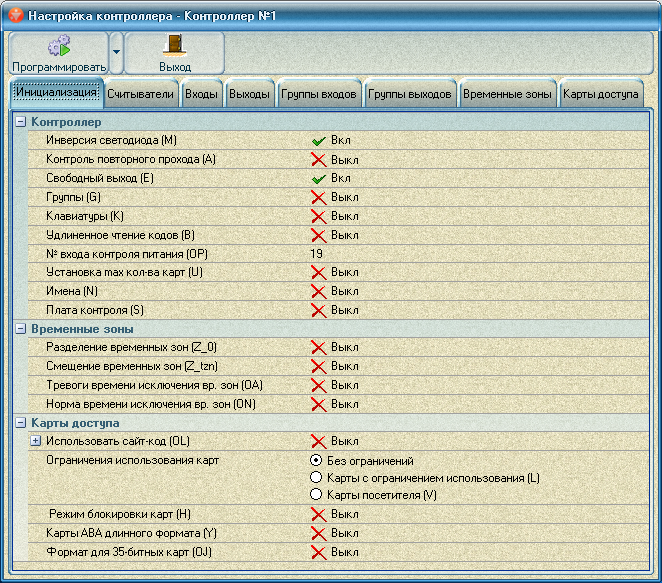

Для изменения параметров инициализации и управления контроллера необходимо в окне «Настройка контроллеров Northern N-1000» выбрать необходимое устройство и нажать кнопку «Редактировать».
В окне «Настройка контроллера» возможно редактирование следующих параметров (более подробная информация представлена в описании «Руководство по установке и программированию N-1000-III/IV») :
|
№ п/п
|
Параметр
|
Функции
| ||||
|
Вкладка «Инициализация»
| ||||||
|
1.
|
Инверсия светодиода (М)
|
Обратное включение красного и зеленого индикаторов.
| ||||
|
2.
|
Контроль повторного прохода (А)
|
Включение функции контроля обратного прохода
| ||||
|
3.
|
Свободный выход (Е)
|
| ||||
|
4.
|
Группы ( G )
|
Использование групп входов и выходов.
| ||||
|
5.
|
Клавиатуры (К)
|
Использование 11-проводной матричной клавиатуры
| ||||
|
6.
|
Удлиненное чтение кодов (В)
|
| ||||
|
7.
|
№ входа контроля питания (ОР)
|
Определение номера входа контроля питания
| ||||
|
8.
|
Установка max кол-ва карт ( U )
|
Max количество карт 25000
| ||||
|
9.
|
Имена ( N )
|
| ||||
|
10.
|
Плата контроля (S)
|
| ||||
|
11.
|
Разделение временных зон (Z _0)
|
| ||||
|
12.
|
Смещение временных зон (Z_tzn)
|
| ||||
|
13.
|
Тревоги времени исключения вр. зон (ОА)
|
| ||||
|
14.
|
Норма времени исключения вр. зон (ON)
|
| ||||
|
15.
|
Использовать сайт-код ( OL )
|
Создание номера карты с помощью соединения сайт-кода карты и собственного номера
| ||||
|
16.
|
Ограничения использования карт
|
Без ограничений
|
| |||
|
17.
|
Карты с ограничением использования ( L )
|
| ||||
|
18.
|
Карты посетителя ( V )
|
| ||||
|
19.
|
Режим блокировки карт (Н)
|
| ||||
|
20.
|
Карты АВА длинного формата ( Y )
|
| ||||
|
21.
|
Формат для 35-битных карт ( OJ )
|
| ||||
|
Вкладка «Считыватели»
| ||||||
|
1.
|
№
|
Номер по порядку
| ||||
|
2.
|
Вкл.
|
1.Включен
2.Выключен
| ||||
|
3.
|
Тип
|
Тип идентификатора:
1. Считыватель
2. Клавиатура
| ||||
|
4.
|
Наименование
|
Произвольное наименование идентификатора
| ||||
|
5.
|
Управление
|
Управление исполнительными устройствами (реле)
| ||||
|
6.
|
Описание
|
Описание идентификатора
| ||||
|
Вкладка «Входы»
| ||||||
|
1.
|
№
|
Номер по порядку
| ||||
|
2.
|
Вкл.
|
1. Включен
2. Выключен
| ||||
|
3.
|
Наименование
|
Произвольное наименование входа
| ||||
|
4.
|
Нормальное состояние
|
Определения нормального состояния входа:
1. Замкнут (по умолчанию)
2. Разомкнут
| ||||
|
5.
|
Шунтирование
|
Время
|
Время шунтирования входа
| |||
|
6.
|
Ед. измерения
|
1 сек
2 мин
3 час
| ||||
|
7.
|
Временная зона
|
Определение временной зоны в которой производится шунтирование.
| ||||
|
8.
|
Взаимодействие
|
Вход/Выход/Группа
|
Определение элемента управления
| |||
|
9.
|
Реакция на тревогу
|
Определение реакции элемента управления на тревогу по входу
| ||||
|
10.
|
Реакция на восстановление
|
Определение реакции элемента управления на восстановление входа
| ||||
|
11.
|
Отключение. Временная зона
|
Определение временной зону во время которой отключается функция взаимодействия
| ||||
|
Вкладка «Выходы»
| ||||||
|
1.
|
№
|
Номер по порядку
| ||||
|
2.
|
Вкл.
|
1. Включен
2. Выключен
| ||||
|
3.
|
Наименование
|
Произвольное наименование выхода
| ||||
|
4.
|
Фиксация
|
| ||||
|
5.
|
Активизация
|
Время
|
Время активизации выхода (реле)
| |||
|
6.
|
Ед. измерения
|
1 сек
2 мин
3 час
| ||||
|
7.
|
Временная зона
|
Определение временной зоны в которой производится активизации.
| ||||
|
8.
|
Взаимодействие
|
Вход/Выход/Группа
|
Определение элемента управления
| |||
|
9.
|
Реакция на подачу питания
|
Определение реакции элемента управления подачу питания
| ||||
|
10.
|
Реакция на обесточивание
|
Определение реакции элемента управления на обесточивание
| ||||
|
11.
|
Отключение. Временная зона
|
Определение временной зону во время которой отключается функция взаимодействия
| ||||
|
Вкладка «Группа входов»
| ||||||
|
1.
|
№
|
Номер по порядку
| ||||
|
2.
|
Вкл.
|
3. Включен
4. Выключен
| ||||
|
3.
|
Наименование
|
Произвольное наименование входа
| ||||
|
4.
|
Шунтирование
|
Время
|
Время шунтирования входа
| |||
|
5.
|
Ед. измерения
|
Единицы измерения
4 сек
5 мин
6 час
| ||||
|
6.
|
Временная зона
|
Определение временной зоны в которой производится шунтирование.
| ||||
|
7.
|
Входы
|
Определение входов входящих в группу
| ||||
|
Вкладка «Группа выходов»
| ||||||
|
1.
|
№
|
Номер по порядку
| ||||
|
2.
|
Вкл.
|
5. Включен
6. Выключен
| ||||
|
3.
|
Наименование
|
Произвольное наименование выхода
| ||||
|
4.
|
Активизация
|
Время
|
Время активизации выхода (реле)
| |||
|
5.
|
Ед. измерения
|
Единицы измерения
4 сек
5 мин
6 час
| ||||
|
6.
|
Временная зона
|
Определение временной зоны в которой производится активизации.
| ||||
|
7.
|
Выходы
|
Определение выходов входящих в группу
| ||||
|
Вкладка «Временные зоны»
| ||||||
|
1.
|
№
|
Номер по порядку
| ||||
|
2.
|
Вкл.
|
7. Включен
8. Выключен
| ||||
|
3.
|
Наименование
|
Произвольное наименование выхода
| ||||
|
4.
|
Связанные
|
Определение связанных зон (создание несколько временных интервалов в один день)
| ||||
|
5.
|
Начало
|
Начало временной зоны
| ||||
|
6.
|
Окончание
|
Окончание временной зоны
| ||||
|
7.
|
Пнд., Втр., Срд, Чтв, Птн, Суб, Вск, Пр.э
|
Определение действия временной зоны по дням недели и праздничные дни
| ||||
|
Вкладка «Карты доступа»
| ||||||
|
1.
|
Сайт код
|
Сайт код карты загруженной в контроллер
| ||||
|
2.
|
№ карты
|
Номер карты загруженной в контроллер
| ||||
|
3.
|
Владелец
|
Владелец карты
| ||||
|
4.
|
Считыватели
|
№ 1
|
Номер идентификатора по которому разрешен доступ через котроллер СКУД
| |||
|
5.
|
№ 2
| |||||
|
6.
|
№ 3
| |||||
|
7.
|
№ 4
| |||||
|
8.
|
Слежение
|
Включено слежение за картой
| ||||
|
9.
|
Ограничение
|
Снятые ограничения
1. Отключена проверка повторного прохода
2. Отключена проверка металлодетектором
3. Отключена проверка нарушения временного интервала
4. Отключена проверка средствами биометрии
| ||||
|
10.
|
PIN код
|
PIN код связанный с этой картой или сотрудником (посетителем)
| ||||

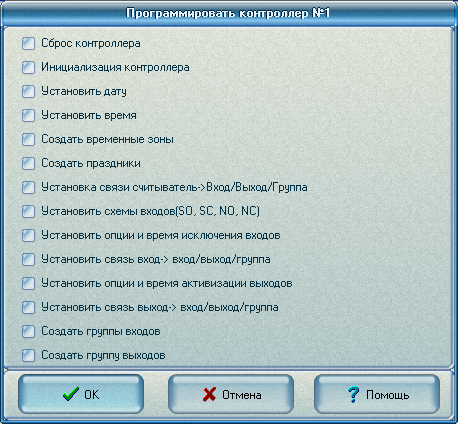

Для внесения изменений в контроллер необходимо нажать кнопку «Программировать»
.
.
В появившемся окне необходимо выбрать группы параметров, которые необходимо изменить в контроллере, нажать кнопку ОК и подтвердить свое действие.

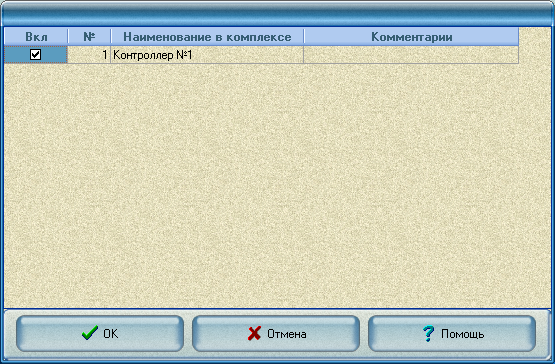

Для удаления контроллера необходимо в окне "Настройка контроллеров Northern N-1000» нажать кнопку «Удалить». В появившемся окне снять галочку на против нужного контроллера и нажать кнопку «ОК»
